在制药、生物技术、化妆品以及部分食品行业中，西林瓶作为一种常见的包装容器，广泛用于储存注射剂、冻干粉针、疫苗、生物制品等对无菌性和稳定性要求高的产品。而西林瓶灌装加塞轧盖机，则是实现这些产品从液体状态到密封包装这一关键工序的核心设备。本文将全面解析这一设备的工作原理、结构组成、主要类型、关键技术要点以及维护保养，帮助读者系统了解这一现代制药生产线中的重要装备。
一、设备概述与作用

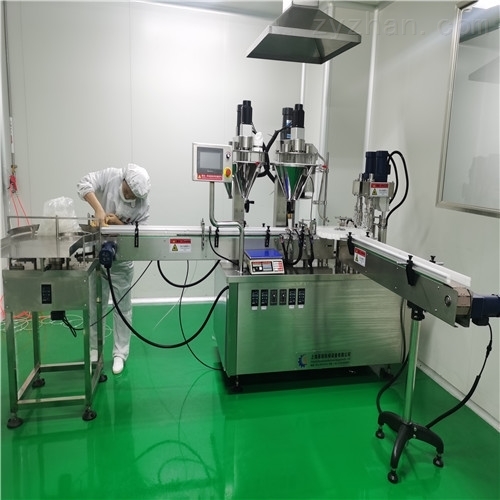

西林瓶灌装加塞轧盖机是一种高度集成的自动化制药设备，能够连续完成对西林瓶的液体灌装、胶塞半加塞或全加塞、以及铝盖或塑料盖的轧盖密封。其核心价值在于确保灌装过程的无菌性、灌装精度的准确性以及密封效果的可靠性。一套性能优良的灌装加塞轧盖系统，可以显著提升生产效率和药品质量，降低人工干预带来的污染风险。
二、基本工作原理
虽然不同厂家的设备在机械结构上有所差异，但其基本工作流程大致相同，通常包括以下几个连续步骤：
1.进瓶与输送：西林瓶通过理瓶盘或上游传送带有序进入设备，由星轮或传送带间歇或连续输送至各个工位。
2.灌装：在灌装工位，计量泵(如陶瓷泵、蠕动泵或柱塞泵)按设定体积吸取药液，经灌装针头注入瓶内。对于高粘度或有特殊要求的药液，还会采用时间压力法或真空灌装技术。
3.加塞：灌装完成后，瓶体进入加塞工位。振动盘或理塞装置将胶塞有序送入，吸塞头或夹塞爪将胶塞抓取并置于瓶口。根据工艺需要，可选择半加塞(用于后续冻干处理)或全加塞。
4.轧盖：加塞后的瓶子移至轧盖工位。铝盖或组合盖经由理盖装置送入，轧盖头通过滚压或挤压方式将盖子紧密固定在瓶口胶塞外侧，形成气密性密封。
5.出瓶：完成轧盖的成品瓶被输送至出瓶轨道，进入下一道灯检、贴标或包装工序。
整个过程中，设备通常配备多个传感器与视觉检测系统，实时监控缺瓶、缺塞、灌装量异常、轧盖不良等问题，并自动剔除不合格品。
三、主要结构与组成
一套完整的西林瓶灌装加塞轧盖机主要由以下几大模块构成：
输送系统：包括进瓶螺杆、星轮、传送带等，确保瓶子平稳、精确地在各个工位间移动。
灌装系统：核心组件为储液罐、灌装泵、灌装针头和管路系统。灌装精度和剂量稳定性取决于泵的精密程度。
加塞系统：包含理塞振动盘、胶塞输送轨道、吸塞装置及加塞机械手。半加塞和全加塞的切换机构设计至关重要。
轧盖系统：包括理盖机构、落盖导向装置、轧盖头及压力调节装置。轧盖力需精确控制，过紧可能破损瓶口，过松则密封不良。
控制系统：PLC(可编程逻辑控制器)配合人机界面，用于设定参数、监控状态、故障报警和数据记录。
层流保护系统：在无菌灌装场景下，设备上方通常配有HEPA层流罩，提供A层流环境，防止微生物污染。
四、主要类型及选型考量
根据生产需求和技术路线，西林瓶灌装加塞轧盖机可分为几种常见类型：
1.按自动化程度：
手动或半自动型：适合实验室或小批量生产，人工参与环节多。
全自动型：适合工业化大批量生产，速度可达每分钟100至600瓶甚至更高。
2.按灌装原理：
容积式灌装(活塞泵/陶瓷泵)：精度高，适合水针和一般液体。
蠕动泵灌装：更换规格方便，避免交叉污染，适合生物制品。
时间压力法灌装：连续性好，适合高粘度或易起泡液体。
3.按无菌保障方式：
传统隔离器型：设备置于隔离器内，人工通过手套箱操作。
吹灌封(BFS)与西林瓶线结合：较少见。
RABS(限制进入隔离系统)型：常见于现代无菌生产线。
选型时需综合考虑以下因素：产品特性(粘度、氧化敏感性、无菌等级)、目标产能、允许的换产频率、洁净室空间、合规要求(如cGMP、FDA、EU-GMP等)以及总投资与运行成本。
五、关键技术要点
要确保设备稳定、精确、安全地运行，以下几个技术点尤为关键：
灌装精度与一致性：高精度计量泵和闭环控制算法是核心。通常要求精度偏差控制在±1%以内。
无菌保障：设备所有与药液或胶塞接触的表面应易于清洁和灭菌(SIP/CIP)。层流系统、瓶口加热或VHP灭菌接口也必须可靠。
胶塞和铝盖处理：胶塞容易粘连或翻转，铝盖则易变形。理塞盘和理盖盘的设计需针对具体物料优化，减少飞塞。
轧盖密封性：轧盖后的残余密封力(RSF)需在线或离线检测。轧盖头的平行度、压力和滚轮轨迹直接影响密封效果。
换产便捷性：当更换不同规格(如2ml到50ml)的西林瓶时，设备应能快速更换星轮、灌装针、加塞头等部件。
在线检测与剔除：集成机器视觉系统检测灌装液位、胶塞位置、轧盖缺陷，并与不良品剔除机构联动。
六、维护保养要点
良好的维护是设备长期稳定运行的基础。建议遵循以下原则：
日常清洁：生产结束后及时清洗与药液接触的管路和灌装针；清除胶塞碎屑和铝屑。
润滑管理：按照说明书对各轴承、凸轮、齿轮定期加注食品级或耐高温润滑油。
易损件更换：定期检查灌装泵密封圈、胶塞吸头、星轮护轨、轧盖滚刀，发现磨损及时更换。
校准验证：每年或根据规程对灌装精度、轧盖压力、传感器进行校准；完成再验证(PQ)。
人员培训：操作人员需熟悉设备原理和应急处理流程，避免误操作导致机械损伤或污染风险。
七、常见问题与对策
在实际生产中，操作人员可能遇到以下典型问题及解决思路：
| 常见问题 | 可能原因 | 对策 |
| 灌装量偏差 | 泵密封磨损、气泡进入、传感器漂移 | 更换密封件，排除管路气泡，重新校准 |
| 胶塞不到位或反弹 | 吸塞真空不足、瓶口尺寸公差大 | 检查真空管路，调整吸塞头位置或速度 |
| 轧盖松动或瓶口破裂 | 轧盖压力不当、轧盖头偏心 | 调节轧盖轮进给量，检查轧盖头平行度 |
| 卡瓶或倒瓶 | 星轮相位错位、传送带速度不匹配 | 同步调整各段传送速度，检查星轮磨损 |
| 铝盖变形或歪盖 | 理盖盘卡顿、落盖导轨偏移 | 清理理盖盘，调整落盖导向装置 |
八、行业发展趋势
随着制药工业对效率、灵活性和质量要求的不断提升，西林瓶灌装加塞轧盖机正朝着以下方向发展：
高速度与高精度：直线式向旋转式甚至连续运动式发展，灌装速度突破600瓶/分钟的同时精度保持在±0.5%。
智能化与数据互联：集成SCADA、MES系统，实现生产数据实时采集、批次追踪与远程诊断。
模块化与快速换产：无需工具即可更换规格件，换产时间从数小时缩短至30分钟以内。
隔离化与一次性技术：在细胞治疗、高活性药物等领域，越来越多地采用一次性灌装系统配合密闭隔离器，避免交叉污染。
符合法规要求：设计全面遵循21 CFR Part 11、GMP Annex 1等最新法规，具备电子记录、审计追踪等功能。
结语
西林瓶灌装加塞轧盖机是现代制药生产流程中融合机械设计、流体控制、自动化技术和无菌保障工艺的综合体。了解其原理、结构、选型及维护要点，不仅有助于制药企业提升产品质量与生产效率，更是确保患者用药安全的重要环节。随着工业4.0和连续制造理念的深入，这一设备还将不断进化，为医药健康产业提供更强、更智能的支持。
